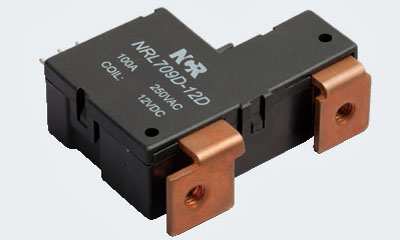

NRL709D参数一览表
外形尺寸（mm）		60×40×21
触点参数	触点形式	1A，1B
	触点材料	AgSnO2
	触电负载	100A 250VAC
线圈参数	线圈电压	5~48VDC
	线圈功耗	S：2.4 D：4.8
	脉冲宽度	≥100ms
寿命	电气寿命	1×104
	机械寿命	5×105
介质耐压	开路触点间	2000VAC
	线圈触点间	4000VAC
闭合电压		≤75%
断开电压		≤75%
接触电阻		≤1.2mΩ
绝缘电阻		≥1000mΩ
使用环境温度（动作）		（-40~+70℃）
封装形式		防尘罩
安装型式		快连接式
重量		100g

NRL709D详细资料表
特点
> 体积小，100A触点切换能力；
> 线圈功耗小、温升极低；
> 触电接触电阻小，电接触稳定性能好；
> 抗冲击、抗振动能力强；
> 外形尺寸：60.0x40.0x21.0mm。
> 可根据客户要求焊接锰铜分流器和连接铜线
订货标记
	①磁保持继电器代号
	②产品型号
	③线圈电压
	④D表示双线圈,S表示单线圈

性能
绝缘电阻		1000MΩ(500VDC)
介质耐压	触点与线圈间	4000VAC 1min
	断开触点间	2000VAC 1min
闭合时间		30msec.Max
断开时间		30msec.Max
抗冲击	稳定性	100m/S2(10g)
	强度	1000m/S2(100g)
振动		10~55Hz 1.5mm
湿度		98%RH.40℃
温度范围		-40~+70℃
引出端方式		快连接式
重量		100g
封装形式		防尘罩

触点参数
触点形式	1A/1B
触点材料	AgSnO2
接触电阻	Max：1.2mΩ
触点负载	100A 250VAC
最大转换功率	25000VA
机械寿命	5×105
电气寿命	1×104
线圈
线圈功耗	单线圈：2.4W 双线圈：4.8W

线圈参数
额定电压	动作电压	脉冲宽度	线圈电阻
单线圈
9	6.75	100	34±10%
12	9	100	60±10%
24	18	100	240±10%
48	36	100	960±10%
双线圈
9	6.75	100	2×17±10%
12	9	100	2×30±10%
24	18	100	2×120±10%
48	36	100	2×480±10%

备注：如需其它额定电压，可特殊定货。

典型应用

1)主要用于IC卡预付费电表，集中抄表系统。

2)也用于复合开关，家电和自动控制装置。

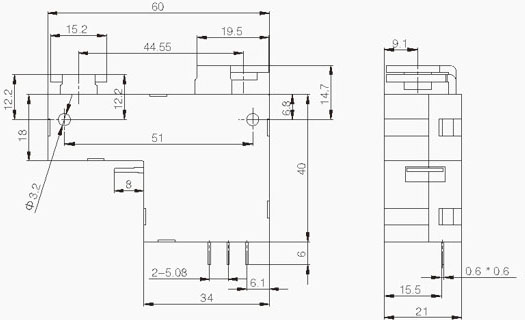

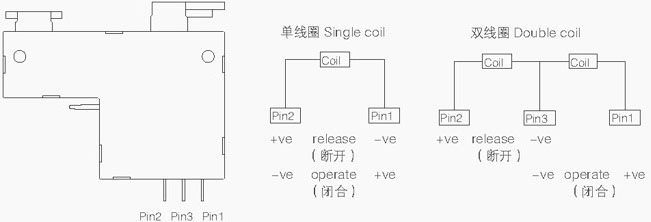

尺寸图，接线图
