| 磁保持继电器系列 |
 |
| NRL08B参数一览表 |

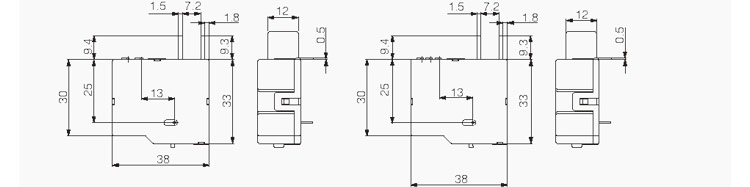

| 外形尺寸（mm） |
38×33×17 |
| 触点参数 |
触点形式 |
1A，1B |
| 触点材料 |
AgSnO2 |
| 触电负载 |
60A 250VAC |
| 80A 250VAC |
| 线圈参数 |
线圈电压 |
5~48VDC |
| 线圈功耗 |
S：1.5 D：3.0 |
| 脉冲宽度 |
≥50ms |
| 寿命 |
电气寿命 |
1×104 |
| 机械寿命 |
5×105 |
| 介质耐压 |
开路触点间 |
1500VAC |
| 线圈触点间 |
4000VAC |
| 闭合电压 |
≤75% |
| 断开电压 |
≤75% |
| 接触电阻 |
≤2.0mΩ |
| 绝缘电阻 |
≥1000mΩ |
| 使用环境温度（动作） |
（-40~+70℃） |
| 封装形式 |
防尘罩 |
| 安装型式 |
快连接式 |
| 重量 |
45g |

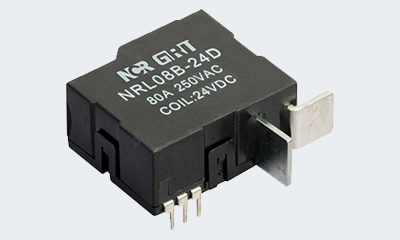

| NRL08B详细资料表 |
| 特点 |
| > 体积小，60A触点切换能力； |
| > 线圈功耗小、温升极低； |
| > 触电接触电阻小，电接触稳定性能好； |
| > 抗冲击、抗振动能力强； |
| > 外形尺寸：38.0x33.0x17.0mm。 |
| > 可根据客户要求焊接分流器和连接铜线 |
| 订货标记 |
 |
①磁保持继电器代号 |
| ②产品型号 |
| ③线圈电压 |
| ④D表示双线圈,S表示单线圈 |
| ⑤60表示60A,80表示80A |
| 性能 |
| 绝缘电阻 |
1000MΩ(500VDC) |
| 介质耐压 |
触点与线圈间 |
4000VAC 1min |
| 断开触点间 |
1500VAC 1min |
| 闭合时间 |
20msec.Max |
| 断开时间 |
20msec.Max |
| 抗冲击 |
稳定性 |
100m/S2(10g) |
| 强度 |
1000m/S2(100g) |
| 振动 |
10~55Hz 1.5mm |
| 湿度 |
98%RH.40℃ |
| 温度范围 |
-40~+70℃ |
| 引出端方式 |
快连接式 |
| 重量 |
45g |
| 封装形式 |
防尘罩 |
| 触点参数 |
| 触点形式 |
1A/1B |
| 触点材料 |
AgSnO2 |
| 接触电阻 |
Max：2.0/1.5 mΩ |
| 触点负载 |
60/80A 250VAC |
| 最大转换功率 |
15000VA/20000VA |
| 机械寿命 |
5×105 |
| 电气寿命 |
1×104 |
| 线圈 |
| 线圈功耗 |
单线圈：1.5W 双线圈：3.0W |
| 线圈参数 |
| 额定电压 |
动作电压 |
脉冲宽度 |
线圈电阻 |
| 单线圈 |
| 9 |
6.75 |
50 |
54±10% |
| 12 |
9 |
50 |
96±10% |
| 24 |
18 |
50 |
384±10% |
| 48 |
36 |
50 |
1536±10% |
| 双线圈 |
| 9 |
6.75 |
50 |
2×27±10% |
| 12 |
9 |
50 |
2×48±10% |
| 24 |
18 |
50 |
2×192±10% |
| 48 |
36 |
50 |
2×768±10% |
| 备注：如需其它额定电压，可特殊定货。 |
| 典型应用 |
| 1)主要用于IC卡预付费电表，集中抄表系统。 |
| 2)也用于复合开关，家电和自动控制装置。 |

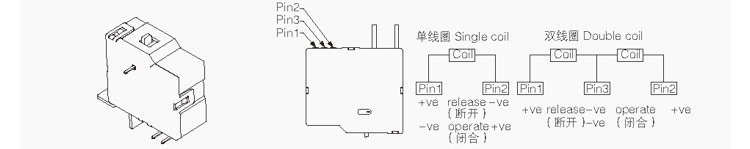

| 尺寸图，接线图 |
 |
 |
 |
|
